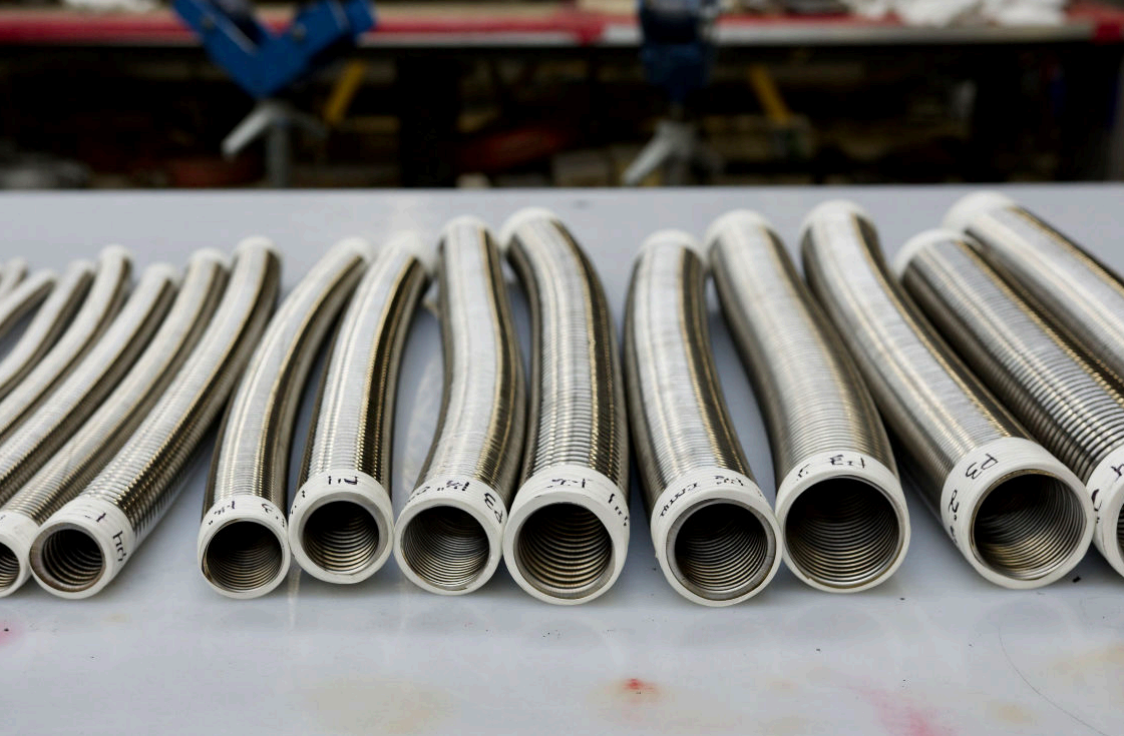

Ống mềm kim loại Penflex P3 & P4: Tổng quan kỹ thuật, lựa chọn và ứng dụng

Mục tiêu bài viết: giúp kỹ sư, phòng mua hàng và người vận hành hiểu rõ hai dòng ống mềm kim loại gân xoắn (corrugated metal hose) Penflex P3 và Penflex P4 – khác biệt cốt lõi, tiêu chuẩn, dải kích thước, cách chọn cấu hình và mẹo lắp đặt để đạt tuổi thọ tối đa.

1) P3 & P4 là gì? Khác nhau ở đâu?

• P3 được thiết kế thành nhẹ, rất linh hoạt, phù hợp các vị trí cần bán kính uốn nhỏ và thao tác lắp đặt nhanh gọn. Dòng này sản xuất theo ISO 10380, có lựa chọn Compressed pitch (tăng số gân/ft) để gia tăng độ linh hoạt; trang sản phẩm cũng nêu thêm các chứng nhận như DNV GL và TSSA CRN (Ontario) dành cho phạm vi áp dụng đặc thù. Penflex

• P4 là dòng midweight (thành dày hơn), ưu tiên độ bền, khả năng chịu áp và chống ăn mòn tốt hơn P3, cũng theo ISO 10380 và có bản Compressed pitch khi cần linh hoạt hơn. Penflex

Kết luận nhanh:

• Cần linh hoạt tối đa / bán kính uốn nhỏ / rung động nhiều → P3

• Cần độ “trâu” và tuổi thọ trong môi trường khắc nghiệt → P4

2) Vật liệu, cấu trúc và dải kích thước

• Vật liệu ống: 316L hoặc 321; lớp bện: 304L hoặc 316L, 1–2 lớp bện tùy cấu hình.

• Dải cỡ phổ biến: P3 từ 1/4" đến 2", P4 từ 1/4" đến 4" (ở các catalog kỹ thuật). Penflex+1

Gợi ý: nếu cần kích thước >2", P4 sẽ là lựa chọn thông dụng hơn nhờ dải cỡ rộng.

2.1) Các loại đầu nối cho P3 & P4

Ống mềm kim loại Penflex P3 và P4 có thể lắp được nhiều dạng đầu nối theo yêu cầu ứng dụng và tiêu chuẩn đường ống:

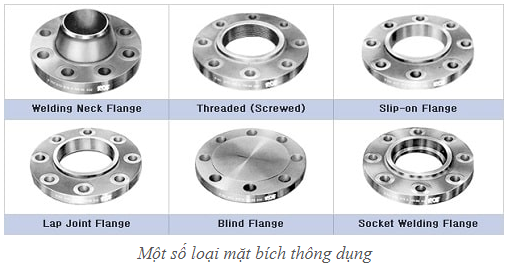

• Mặt bích (Flange):

  • Chuẩn ASA 150#, ANSI, JIS, DIN…

  • Thép carbon, inox 304/316, hoặc mạ kẽm chống ăn mòn.

  • Kiểu cố định (fixed) hoặc xoay (swivel).

• Ren (Threaded Ends):

  • NPT (National Pipe Thread – chuẩn Mỹ)

  • BSPT/BSPP (British Standard Pipe – chuẩn Anh)

  • Các chuẩn ren khác theo yêu cầu.

• Đầu hàn (Weld Ends):

  • Hàn đối đầu (butt-weld) hoặc hàn lồng (socket-weld)

  • Vật liệu đồng bộ với ống để tránh ăn mòn điện hóa.

• Quick Connect / Camlock:

  • Phù hợp ứng dụng tháo/lắp nhanh, vận hành bảo trì thuận tiện.

• Kết hợp đặc biệt:

  • Một đầu mặt bích – một đầu ren

  • Một đầu ren – một đầu hàn

  • Phụ kiện đặc thù cho ngành dầu khí, hóa chất, thực phẩm…

3) Hiệu năng & tiêu chuẩn thử nghiệm

• ISO 10380: Cả P3 và P4 đều “Qualified” theo ISO 10380 cho ống mềm kim loại gân vòng (annular corrugated). Penflex+1

• Bản Compressed: tăng số gân mỗi foot → dễ uốn nhất trong dải Penflex (đặc biệt với P3 Compressed). Penflex

• Quy tắc thử áp trong catalog Penflex: 1.5× MAWP cho 1 lớp bện, 1.1× MAWP cho nhiều lớp bện (ghi chú áp suất đã tính theo phương pháp gắn là hàn; phương pháp khác có thể khác giá trị). Penflex

Các thông số cần xác định khi chọn ống:

• Môi chất (ăn mòn/không, sạch/bụi, có hạt…), nhiệt độ làm việc & đỉnh, áp suất làm việc & đỉnh.

• Kiểu chuyển động: rung, bù giãn nở nhiệt, lệch tâm, chuyển động lặp (số chu kỳ).

• Đầu nối: ren, mặt bích (ASA/ANSI), quick connect, hàn…

• Không gian lắp đặt: bán kính uốn khả dụng, kiểu định tuyến (U, L, offset).

4) Khi nào chọn P3? Khi nào chọn P4?

Lưu ý: P4 “chịu trận” tốt hơn trong môi trường khắc nghiệt; P3 tiết kiệm trọng lượng, linh hoạt hơn, giúp tuổi thọ tốt ở bài toán chu kỳ uốn nhiều (đúng cách). Penflex+1

5) Ứng dụng tiêu biểu

• Bù giãn nở nhiệt trên đường ống, hấp thụ rung tại đầu bơm/quạt/tuabin.

• Kết nối mềm cho hệ hơi nước, dầu nóng, khí trơ, hóa chất phù hợp với vật liệu 316L/321.

• Khu vực hạn chế không gian, yêu cầu thao tác/di chuyển lặp lại.

• Các ngành: dầu khí – hóa chất – HVAC – thực phẩm & đồ uống (các vị trí utility) – thép – xi măng – đóng tàu – điện – nước & xử lý nước thải, v.v.

6) Hướng dẫn chọn nhanh cấu hình P3/P4

• Xác định môi chất & nhiệt độ → tra khả năng tương thích vật liệu (321 vs 316L) và bện (304L vs 316L). Penflex

• Chọn kích thước ống (ID) theo lưu lượng và tổn thất áp, đồng thời kiểm tra bán kính uốn tối thiểu trên catalog.

• Chọn số lớp bện (1 hoặc 2) theo áp làm việc / hệ số an toàn / chu kỳ uốn.

• Chọn pitch: nếu cần uốn nhiều → Compressed; nếu ưu tiên áp cao và độ cứng → Standard. Penflex+1

• Chọn đầu nối (ren NPT/BSP, mặt bích ASA 150# RF, hàn…) theo tiêu chuẩn hệ thống.

• Tối ưu chiều dài và định tuyến (vòng chữ U, L, offset) để không vượt bán kính uốn động.

7) Lắp đặt & vận hành: 8 lưu ý kéo dài tuổi thọ

• Tôn trọng bán kính uốn tối thiểu (động & tĩnh); tránh uốn ngay sát cổ đầu nối.

• Định tuyến theo chuyển động: dùng loop chữ U cho dao động; tránh xoắn (torsion).

• Đỡ – treo – kẹp hợp lý để không tạo tải trọng tập trung.

• Không kéo căng khi lắp; kiểm tra dư giãn nở/ co rút theo nhiệt độ làm việc.

• Chọn bện 2 lớp khi vừa cần áp cao vừa có chu kỳ uốn đáng kể.

• Lọc sạch trước khi đưa vào vận hành để tránh hạt cứng mài mòn sóng gân.

• Kiểm tra rò rỉ định kỳ, đặc biệt sau các lần dừng/mở hệ thống.

• Tuân thủ quy tắc thử áp theo catalog (1.5× hoặc 1.1× MAWP tùy số lớp bện). Penflex

8) Tài liệu & tiêu chuẩn tham khảo

• P3 – Trang sản phẩm: lợi ích, ISO 10380, DNV GL, TSSA CRN, tùy chọn Compressed. Penflex

• P3 – Datasheet PDF: mô tả “thành mỏng, linh hoạt cao, áp tốt”. Penflex

• P3 Compressed – Catalog: “linh hoạt nhất trong dải Penflex”; giải thích tăng số gân/ft. Penflex

• P4 – Trang sản phẩm & Datasheet: midweight, áp cao, ISO 10380, có Compressed; dải cỡ tới 4". Penflex+1

• Bản tin kỹ thuật so sánh P3 vs P4: vật liệu 321/316L, bện 304L/316L; có Standard/Compressed. Penflex

9) Cách đặt hàng & tư vấn kỹ thuật

Khi gửi yêu cầu, vui lòng kèm: môi chất – nhiệt độ – áp làm việc – kích thước – biên độ/chế độ uốn (động/tĩnh, số chu kỳ) – đầu nối mong muốn – chiều dài và bản vẽ lắp (nếu có). Dựa vào đó, chúng tôi sẽ đề xuất P3 hay P4, Standard hay Compressed, 1 hay 2 lớp bện và bán kính uốn/áp tối đa tương ứng (kèm bảng tham chiếu catalog).
