Ống mềm cao su thủy lực Alfagomma 957LL

Thông tin kỹ thuật và ứng dụng

Giới thiệu

Alfagomma 957LL là loại ống mềm cao su cao cấp do hãng Alfagomma (Ý) sản xuất, chuyên dùng cho mục đích làm mát cáp lò điện và các ứng dụng chịu nhiệt độ cực cao. Đây là dòng ống cao su EPDM với lớp gia cường bằng sợi vải, có khả năng chịu áp suất làm việc 20 bar (300 psi) và đặc biệt chịu nhiệt độ bên ngoài lên đến 540°C nhờ lớp vỏ bọc sợi thủy tinh chống cháy. Ống 957LL được thiết kế không dẫn điện, đảm bảo an toàn khi sử dụng gần các thiết bị điện áp cao trong môi trường lò điện. Dòng ống này thuộc nhóm “Furnace & Cable Cooling Hose” (ống làm mát lò và cáp điện) của Alfagomma, đáp ứng nhu cầu làm mát bằng nước ở những nơi có nhiệt độ môi trường rất khắc nghiệt.

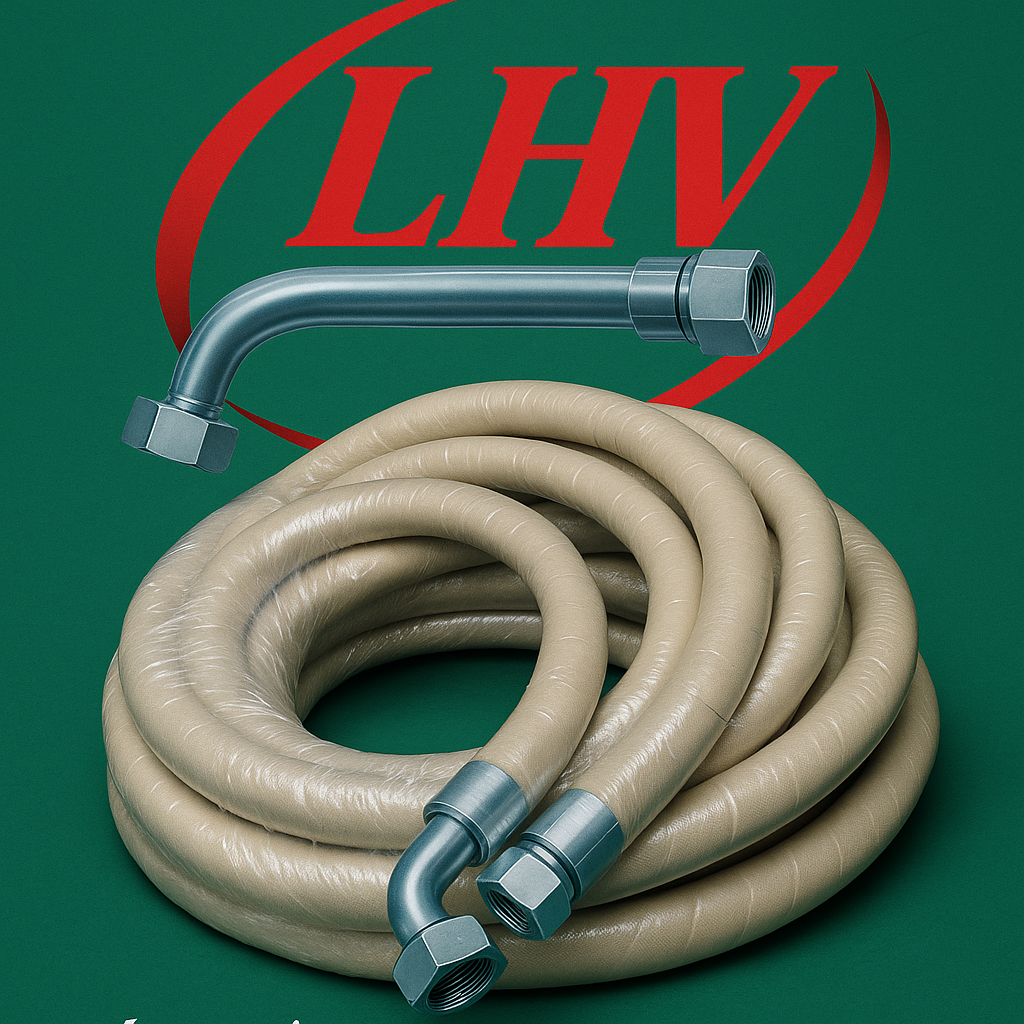

Hình 1: Cận cảnh ống mềm Alfagomma 957LL (màu trắng/be) kích cỡ 1-1/2", với lớp vỏ ngoài bọc sợi thủy tinh chịu nhiệt và đầu nối kim loại. Đây là loại ống insulated (cách điện) chịu áp 20 bar do Alfagomma (Ý) sản xuất, được lắp đầu nối tại Việt Nam.

Thông số kỹ thuật

Cấu tạo & vật liệu: Ống 957LL có ruột (lớp trong) bằng cao su EPDM màu trắng (không có chất độn carbon, đạt chuẩn an toàn FDA cho thực phẩm), cho khả năng chịu nhiệt và chống lão hóa tốt khi tiếp xúc với nước nóng hoặc chất làm mát. Lớp gia cường là các tầng sợi vải bố polyester cường lực quấn nhiều lớp, giúp ống chịu được áp suất cao 20 bar liên tục trên toàn bộ các kích cỡ. Vỏ ngoài làm từ cao su EPDM màu be/trắng không pha carbon (tính chất không dẫn điện), bên ngoài gia cố thêm lớp sợi thủy tinh được phủ nhựa chống bụi. Kết cấu vỏ này giúp ống chịu nhiệt độ bức xạ rất cao và chống được tia lửa, vảy kim loại nóng chảy bắn vào mà không bị hư hại. Đồng thời, vỏ EPDM cho ống khả năng chống ozon, tia UV, chịu thời tiết và hóa chất tốt, thích hợp dùng trong môi trường công nghiệp khắc nghiệt. Ống thuộc loại “softwall” (thành mềm, không lõi thép xoắn) nên không dùng cho hút chân không, nhưng bù lại có ưu điểm linh hoạt và cung cấp theo cuộn dài 30 m (100 ft) liên tục (Long Length – LL) thuận tiện cho việc lắp đặt.

Áp suất & nhiệt độ làm việc: 957LL được thiết kế cho áp suất làm việc 20 bar (300 PSI) ổn định ở mọi đường kính (tỷ lệ an toàn 3:1, áp suất nổ tối thiểu khoảng 60 bar). Dải nhiệt độ làm việc của lưu chất (nước hoặc chất lỏng làm mát) nằm trong khoảng -40°C đến +120°C. Đặc biệt, lớp vỏ ngoài có thể chịu được nhiệt độ môi trường lên đến +540°C (tương đương 1000°F) mà vẫn bảo vệ ống an toàn. Lưu ý rằng 957LL không phải ống dẫn hơi nước bão hòa, mặc dù chịu được nước nóng 120°C, nhưng không được thiết kế cho hơi nước vượt quá giới hạn này.

Kích thước các cỡ ống: Alfagomma 957LL có nhiều đường kính danh nghĩa (ID) từ nhỏ đến lớn, phù hợp cho đa dạng ứng dụng. Các cỡ phổ biến bao gồm 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2" và lên đến 3" (đường kính trong 13 mm – 76 mm). Tất cả các cỡ đều có áp suất làm việc 20 bar. Bảng dưới đây liệt kê một số thông số kích thước chính của 957LL:

Bảng 1: Kích thước và thông số cơ bản của ống Alfagomma 957LL . Lưu ý: cỡ 3" (76 mm) thường phải đặt hàng riêng với số lượng tối thiểu.

Tiêu chuẩn sản xuất và chất lượng

Alfagomma 957LL là sản phẩm chuyên dụng nên không thuộc phân loại tiêu chuẩn SAE, ISO hay EN phổ thông nào (SAE Rating: N/A). Thay vào đó, ống được thiết kế và sản xuất theo tiêu chuẩn nội bộ nghiêm ngặt của Alfagomma – một hãng được chứng nhận chất lượng quốc tế (ISO 9001) và nổi tiếng về các dòng ống cao su hiệu suất cao. Theo thông tin nhà sản xuất, các dòng ống Alfagomma đều tuân thủ hoặc vượt các yêu cầu tiêu chuẩn quốc tế về áp suất, xung mạch, bán kính uốn, mài mòn và nhiệt độ.

Đặc biệt, việc không sử dụng carbon trong lớp ruột và vỏ ngoài giúp 957LL đạt tính chất cách điện an toàn. Vật liệu EPDM trắng trong ống còn đáp ứng tiêu chuẩn FDA về an toàn thực phẩm, tức là không gây ô nhiễm chất lỏng, có thể dùng trong môi trường thực phẩm hoặc nước uống nếu cần. Mặc dù tài liệu hãng không công bố trực tiếp tiêu chuẩn điện trở cách điện, việc gọi 957LL là “non-conductive” cho thấy ống đáp ứng các yêu cầu về điện trở suất cao của vỏ (thường >10^6 Ω chiều dài) để đảm bảo an toàn khi ở gần thiết bị điện. Ngoài ra, 957LL có lớp vỏ sợi thủy tinh tẩm nhựa chống cháy và chống bắt lửa, giúp ống bền bỉ trong môi trường nhiều tia lửa nhiệt. Như các sản phẩm Alfagomma khác, ống cũng được thử nghiệm nghiêm ngặt về áp suất và rò rỉ trước khi xuất xưởng, đảm bảo độ tin cậy khi sử dụng.

Ứng dụng phổ biến

Ống Alfagomma 957LL được thiết kế dành riêng cho các ứng dụng làm mát bằng nước trong môi trường nhiệt độ cao, đặc biệt là trong công nghiệp luyện kim và thủy tinh. Những ứng dụng tiêu biểu bao gồm:

• Làm mát cửa lò nung trong nhà máy thép và xưởng đúc kim loại: Ống dẫn nước làm mát tới cửa lò hồ quang điện, lò cao, hoặc khu vực gần kim loại nóng chảy. Môi trường này có nhiều tia lửa và vảy kim loại trắng nóng bắn ra, đòi hỏi ống chịu nhiệt và không bị cháy xém. 957LL đáp ứng tốt yêu cầu này nhờ vỏ sợi thủy tinh chịu nhiệt 540°C.

• Nhà máy kính và lò thủy tinh: Sử dụng làm đường ống nước làm mát cho các cửa lò nấu thủy tinh hoặc khuôn đúc thủy tinh, nơi nhiệt độ xung quanh rất cao và có thể có văng bắn của thủy tinh nóng chảy.

• Làm mát cáp điện trong lò cảm ứng, lò điện: Nhiều lò điện cảm ứng dùng cáp dẫn điện làm mát bằng nước (water-cooled power cables). Ống 957LL được dùng để bao bọc và dẫn nước qua các cáp này, nhờ khả năng cách điện đảm bảo an toàn điện, đồng thời chịu được nhiệt từ lò phát ra.

• Các môi trường công nghiệp nhiệt độ cao khác: Bất kỳ nơi nào cần ống mềm để truyền chất lỏng gần nguồn nhiệt lớn, chẳng hạn quanh lò sấy, lò nung gốm, xưởng đúc khuôn mẫu, v.v. Ống cũng có thể sử dụng làm ống làm mát thiết bị trong xưởng hàn, nhà máy đúc khuôn nhựa, nơi có bức xạ nhiệt cao.

Ngược lại, trong nông nghiệp, 957LL hầu như không được sử dụng do tính chất chuyên biệt (nông nghiệp ít có môi trường nhiệt độ cao đến mức cần loại ống này). Các ống làm mát hoặc dẫn nước trong nông nghiệp thường không đòi hỏi khả năng chịu nhiệt 540°C hay cách điện đặc biệt như 957LL. Vì vậy, 957LL chủ yếu phổ biến trong công nghiệp nặng, đặc biệt là lĩnh vực luyện kim và cơ khí chế tạo.

Đặc điểm nổi bật so với các dòng khác của Alfagomma

Dòng 957LL có một số đặc điểm nổi trội và khác biệt hẳn so với nhiều loại ống khác của Alfagomma:

• Chịu nhiệt độ ngoài cực cao: So với các ống cao su thông thường (thường chỉ chịu được ~100°C bên ngoài), 957LL có lớp vỏ sợi thủy tinh chịu đến 540°C, phù hợp môi trường có lửa và kim loại nóng chảy. Những dòng ống nước furnace cooling khác của Alfagomma (như mã 254AL, 203AL) cũng có vỏ sợi thủy tinh nhưng giới hạn nhiệt độ ruột ống thấp hơn (SBR, +80°C). Ống 957LL dùng EPDM cho phép nước nóng đến 120°C, tức là cao hơn hẳn, đáp ứng được nhiệm vụ làm mát ở lò nhiệt độ cao hơn hoặc liên tục hơn.

• Áp suất làm việc cao hơn: Alfagomma 957LL có áp suất 20 bar, cao gấp đôi so với các ống furnace cooling khác của hãng (254AL, 203AL chỉ 10 bar). Nhờ kết cấu nhiều lớp bố vải cường lực, 957LL có thể truyền chất làm mát áp lực cao hoặc khoảng cách xa mà không lo giảm áp. Điều này hữu ích khi hệ thống làm mát cần bơm nước tuần hoàn qua nhiều điểm hoặc lên cao.

• Không dẫn điện (Non-conductive): Đây là điểm khác biệt mấu chốt. Hầu hết các ống cao su khác (kể cả cùng nhóm furnace cooling như 254AL, 203AL) dùng cao su đen có chứa carbon dẫn điện nhẹ. Riêng 957LL dùng cao su trắng hoàn toàn không chứa carbon, kết hợp với sợi bố cách điện, nên điện trở rất lớn, an toàn khi tiếp xúc với cáp điện, thiết bị điện. Tính chất này làm 957LL là lựa chọn duy nhất khi làm mát dây cáp mang dòng điện lớn (trong lò điện cảm ứng, máy hàn hồ quang, v.v.), giúp tránh rò điện hay chạm chập nguy hiểm.

• Vật liệu cao cấp, an toàn: Lớp ruột EPDM trắng đạt tiêu chuẩn FDA về độ tinh khiết, điều mà nhiều ống công nghiệp khác không có. Điều này chứng tỏ 957LL được sản xuất với vật liệu sạch, không lưu huỳnh, không mùi vị – phù hợp cả cho nhà máy thực phẩm nếu cần truyền nước nóng. Ngoài ra, EPDM có ưu điểm chống lão hóa ozon, tia UV tốt hơn so với cao su NBR hoặc SBR thông thường, giúp tăng tuổi thọ ống trong điều kiện ngoài trời lâu dài.

• Cấu trúc thành mềm linh hoạt: Khác với một số ống lớn có lõi thép xoắn (như 203AL có lõi thép để hút chân không), 957LL không có lõi thép, nhờ đó ống mềm dẻo hơn, trọng lượng nhẹ hơn. Điều này giúp dễ lắp đặt theo cuộn dài (30m) mà không bị hạn chế bởi đoạn ống cứng. Tính linh hoạt cao cũng giúp 957LL chịu rung động và uốn cong quanh các góc máy móc tốt hơn, giảm nguy cơ nứt vỡ do mỏi cơ học.

Tóm lại, 957LL là dòng ống chuyên dụng đặc biệt trong danh mục của Alfagomma – nó kết hợp khả năng chịu áp suất cao của ống thủy lực, vật liệu EPDM chịu nhiệt của ống hơi nóng, và lớp vỏ sợi thủy tinh cách nhiệt thường thấy ở ống lò. Điều này khiến 957LL trở nên độc đáo, phù hợp cho những nhiệm vụ mà các dòng ống thông thường không đảm đương được.

Trên thế giới, Alfagomma có mạng lưới phân phối rộng khắp thông qua các công ty đối tác. Ví dụ, tại Bắc Mỹ, Alfagomma hợp tác với Kuriyama of America – nơi cung cấp các sản phẩm Alfagomma (957LL được bán dưới mã T957LL qua kênh Kuriyama). Khách hàng quốc tế có thể tìm mua thông qua các nhà phân phối công nghiệp uy tín như HoseWarehouse, Plastixs, Amazon Hose & Rubber, v.v., hoặc liên hệ trực tiếp Alfagomma để được giới thiệu đại lý địa phương. Giá thành của 957LL sẽ phụ thuộc vào kích cỡ và chiều dài đặt mua; các nhà phân phối lớn thường cung cấp ống theo cuộn 100 ft (30m) tiêu chuẩn hoặc cắt theo yêu cầu người dùng. Do là sản phẩm đặc thù, 957LL có thể không có sẵn ở mọi nơi và có thể phải đặt hàng trước (đặc biệt với cỡ lớn 3"). Vì vậy, việc liên hệ sớm với nhà cung cấp uy tín để kiểm tra tồn kho và thời gian giao hàng là rất quan trọng.

Tại Việt Nam, khách hàng có thể tìm mua ống Alfagomma 957LL thông qua đơn vị trực tiếp làm về dòng ống này là Công ty TNHH Lê Huy Vũ. Đây là đơn vị chuyên sâu trong lĩnh vực ống mềm thủy lực, đặc biệt là các dòng chịu nhiệt và cách điện như 957LL, và có năng lực thực hiện từ nhập khẩu – lắp ráp – thử áp – bàn giao tận nơi cho các hệ thống lò công nghiệp, nhà máy luyện kim, nhà máy thủy tinh, v.v.

• Công ty TNHH Lê Huy Vũ: Là đơn vị trực tiếp làm về mã Alfagomma 957LL, có đầy đủ khả năng gia công lắp ráp đầu nối theo yêu cầu, kiểm định và giao hàng đúng chuẩn kỹ thuật. Lê Huy Vũ có kinh nghiệm lâu năm với dòng 957LL tại Việt Nam, đặc biệt trong các dự án làm mát lò điện, cáp điện cảm ứng, và các khu vực chịu nhiệt độ cao. Khách hàng có thể liên hệ để được tư vấn kỹ thuật chính xác theo từng nhu cầu ứng dụng. Đây là lựa chọn hàng đầu để đảm bảo chất lượng và đúng chủng loại ống.
