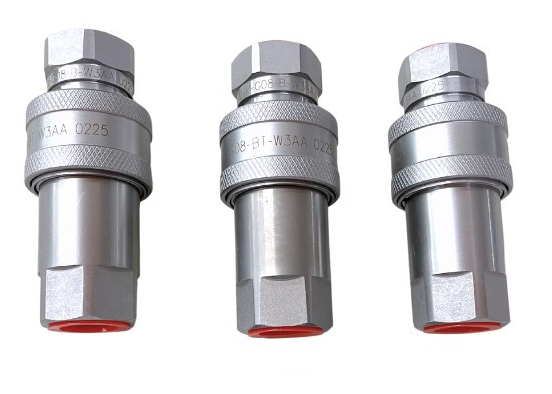

KHỚP NỐI NHANH 1/4 INCH

THÔNG TIN KỸ THUẬT KHỚP NỐI NHANH STAUFF IA SERIES – SIZE 1/4"

1. Thông tin chung

• Hãng: STAUFF

• Dòng sản phẩm: IA Series

• Tiêu chuẩn: ISO 7241-1, Series A

• Kích thước danh nghĩa: DN 06 (1/4")

• Đơn vị bán: Set (1 đầu đực + 1 đầu cái)

2. Mã sản phẩm & cấu hình

• Kiểu ren: BSPP G 1/4"

• Kiểu kết nối: Push-to-Connect (cắm nhanh)

• Cấu trúc van: Van poppet (van nấm, tự đóng khi tháo)

3. Thông số áp suất

• Áp suất làm việc:
  350 bar / 35 MPa / 5076 PSI

• Áp suất nổ (Burst Pressure):

  • Đầu cái (Female body): 1700 bar / 170 MPa

  • Đầu đực (Male tip): 1500 bar / 150 MPa

  • Khi kết nối: 1400 bar / 140 MPa

⚠️ Lưu ý: Áp suất nêu trên áp dụng cho bản thân khớp nối và có thể thay đổi tùy kiểu kết nối và điều kiện lắp đặt.

4. Vật liệu & xử lý bề mặt

• Vật liệu: Thép carbon chất lượng cao

• Xử lý bề mặt: Mạ kẽm + thụ động hóa màng dày (Chrome III)

• Khả năng chống ăn mòn: Tốt trong môi trường công nghiệp, thủy lực tiêu chuẩn

5. Vật liệu làm kín (Seal)

• Phớt tiêu chuẩn: NBR (Buna-N®)

• Dải nhiệt độ làm việc: Phù hợp cho hệ thủy lực dầu khoáng thông dụng

6. Ứng dụng điển hình

Khớp nối nhanh STAUFF IA Series 1/4" được sử dụng rộng rãi trong:

• Hệ thống thủy lực công nghiệp

• Máy ép, máy gia công cơ khí

• Trạm nguồn thủy lực (Hydraulic Power Unit – HPU)

• Thiết bị bảo trì, test áp, tháo lắp nhanh đường dầu

• Máy xây dựng và thiết bị cơ giới

7. Ưu điểm kỹ thuật nổi bật

• Tuân thủ ISO 7241-1 Series A – dễ thay thế, tương thích cao

• Van poppet giúp giảm rò rỉ dầu khi tháo lắp

• Kết cấu thép chắc chắn, chịu áp cao

• Lắp đặt nhanh, an toàn, phù hợp môi trường công nghiệp nặng

• Phù hợp làm tiêu chuẩn OEM hoặc thay thế aftermarket chất lượng cao
